上海鑫科汇新材料可提供各种掺杂和非掺YAG晶体！！！

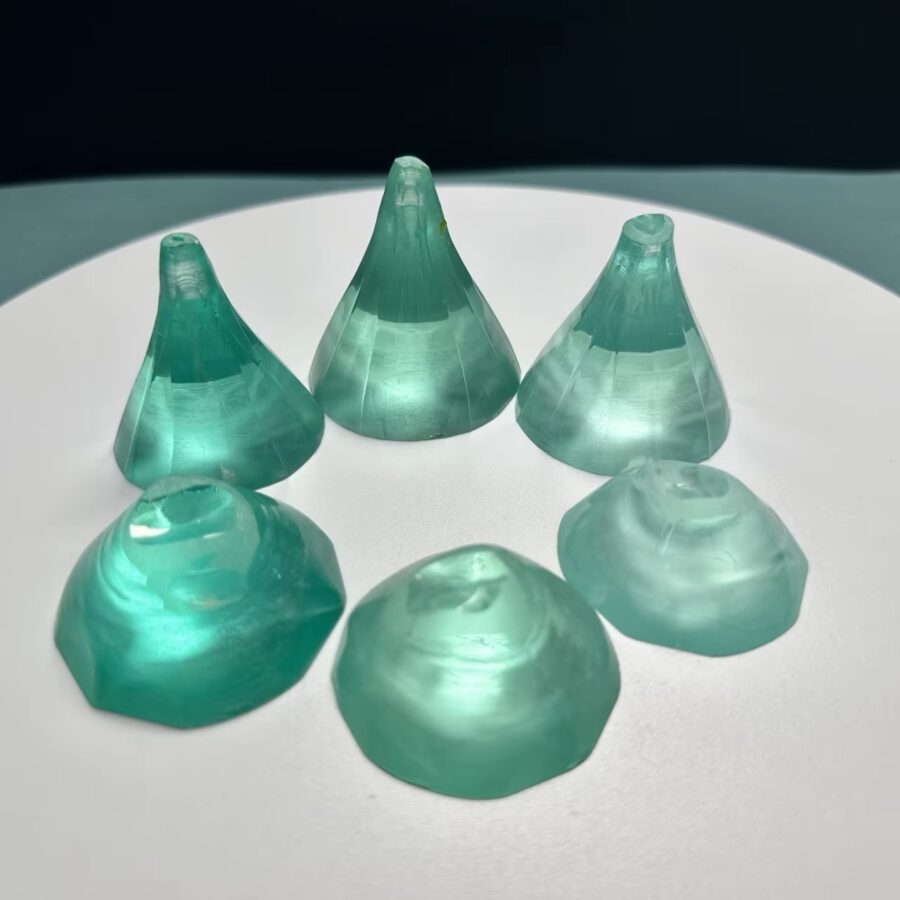

不掺杂YAG是键合晶体配材、紫外和红外光学窗口的重要晶体材料。YAG晶体机械强度高、导热性能好、光学质量高、化学性质稳定，这些优良的物理化学特性与常用的衬底材料和窗口材料蓝宝石相比，非常相似，但YAG是等轴晶系晶体，无自然双折射，光学均匀性好，因而得到广泛应用。雷生强式公司生产高质量大尺寸不掺杂YAG晶体，提供高质量的不掺杂YAG键合晶体配材、紫外和红外光学窗口。
钇铝石榴石（YAG）是具有立方对称性的各向同性晶体。它具有优良的光学和热力学性质。其力学性能和化学稳定性接近蓝宝石晶体，没有蓝宝石的双折射效应。纯YAG晶体在0.25～5um范围内具有较高的透过率，在2～3μm范围内没有吸收，而玻璃具有较强的H2O吸收带。因此，非掺杂纯YAG晶体是一种新型的紫外、红外光学器件衬底和窗口材料。同时，YAG晶体优异的物理化学性能和光学性能使其成为高温高能物理环境中重要的光学应用。
不掺杂YAG晶体优势：
无自然双折射
透光波段范围宽，抗光损伤阈值高
折射率高，有利于制作低色差透镜
热导率高，导热性能好
机械强度高，化学性质稳定
应力低，光学质量和光学均匀性好
| 晶向 | [111]，偏差5o以内 |
| 波前畸变 | ≤ 0.125λ/25mm |
| 晶体棒尺寸 | 直径:2～15 mm，长度:3～200 mm
可按客户要求提供 |
| 尺寸公差 | 直径:+0.00/-0.05mm，厚度: +0.1/-0.00mm |
| 柱面加工 | 精磨或抛光 |
| 端面平行度 | ≤30″ |
| 端面平面度 | λ/10 |
| 表面质量 | 10-5 (MIL-O-13830A) |
| 倒边 | 0.15±0.05mm |
| 增透膜反射率 | ≤0.2%@特定波长
部分和高反射率膜可按客户要求订制 |
| 折射率 | 1.8197@1064nm |
| 透光波段范围 | 250~5000nm |
| 抗光损伤阈值 | ≥15Jcm-2@1064nm |
| 晶体结构 | 立方晶系 |
| 晶格常数 | 12.01 Å |
| 熔点 | 1970℃ |
| 莫氏硬度 | 8.5 |
| 密度 | 4.56±0.04g/cm3 |
| 比热 | 0.59J/g. cm3@0-20℃ |
| 弹性模量 | 310GPa |
| 杨氏模量 | 3.17×104Kg/mm2 |
| 泊松比 | 0.3 |
| 抗张强度 | 0.13~0.26GPa |
| 热胀系数 | [100]方向:8.2×10-6/K@0~250℃ |
| [110]方向:7.7×10-6/K@0~250℃ | |
| [111]方向:7.8×10-6/K@0~250℃ | |
| 热导率 | 14W/m/K@20℃ |
| 10.5W/m/K@100℃ | |
| 热光系数 | dn/dT= 7.3×10-6/K |
| 抗热冲击力 | 790W/m |
| 溶解度 | 不溶解于水，微溶于普通酸 |
《“YAG晶体”》 有 1 条评论
[…] Cr4+:YAG晶体是灯泵或LD泵Nd:YAG, Nd:YLF, Nd:YVO4或其它Nd或Yb掺杂激光器（工作在0.8到1.2 μm波段）的优秀被动调Q材料。 […]
